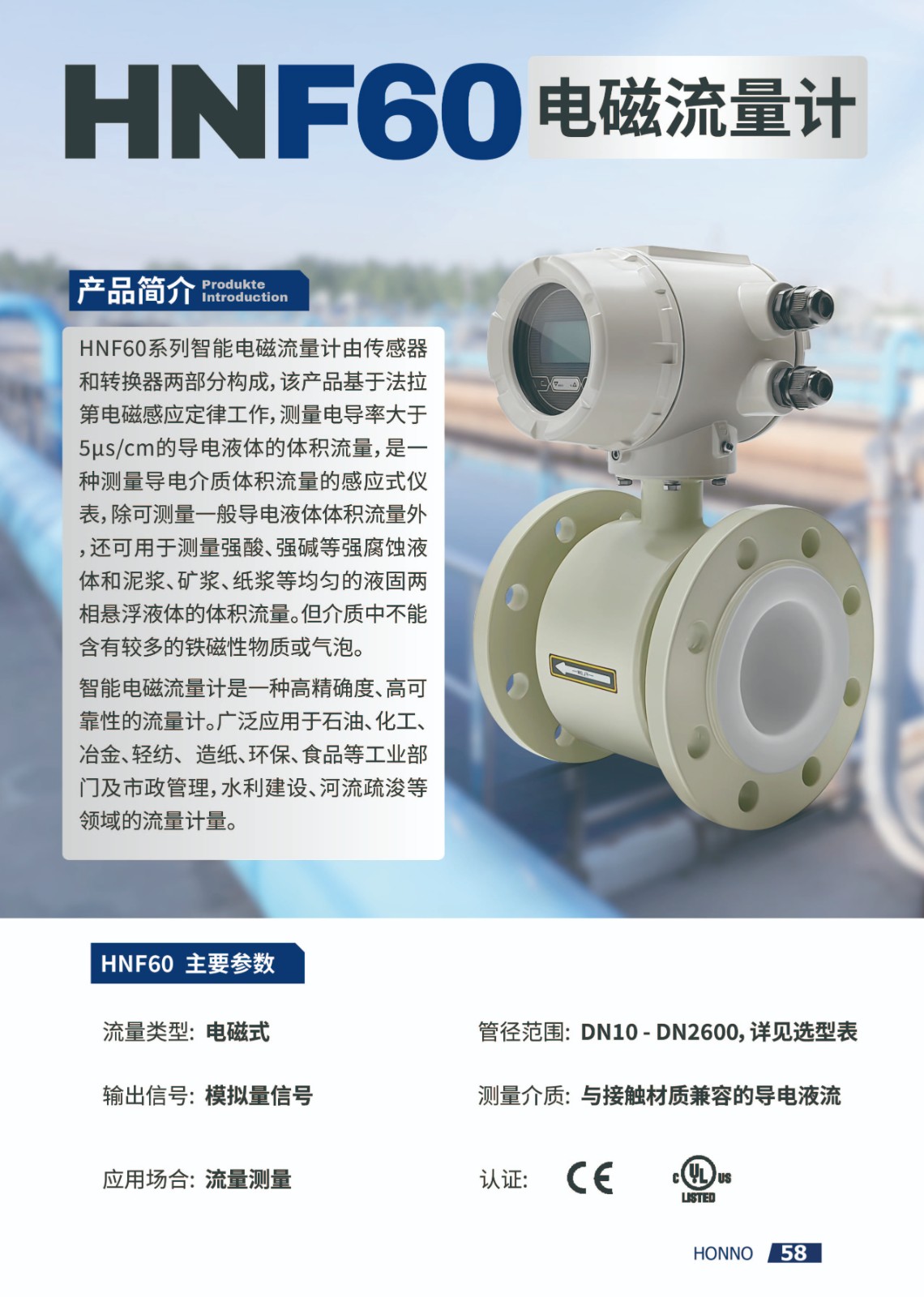

HNF60 智能电磁流量计（导电液体体积流量测量）

HNF60 电磁流量计由传感器和转换器两部分构成，基于法拉第电磁感应定律工作，测量电导率大于 5 μS/cm 的导电液体体积流量。测量管内无阻流部件、无活动部件，因此无压力损失、无磨损、寿命长。全数字处理电路抗干扰能力强，测量可靠、精度高，适用于强酸、强碱及泥浆、矿浆、纸浆等均匀液固两相介质。

 在线询价

测量导电液体体积流量，无压损、无活动部件

HNF60 智能电磁流量计基于法拉第电磁感应定律工作，由传感器和转换器两部分构成。它测量电导率大于 5 μS/cm 的导电液体的体积流量，除一般导电液体外，还可测量强酸、强碱等强腐蚀液体，以及泥浆、矿浆、纸浆等均匀液固两相悬浮液体。

由于测量管内没有阻流部件和活动部件，流体通过时不产生压力损失，传感器也不存在磨损问题，使用寿命长。全数字量处理使仪表抗干扰能力强，测量精度和可靠性都很高。

适用工况：导电液体、强酸强碱、泥浆矿浆纸浆、大口径管道、需要无压损计量、需要远传信号接入 PLC 或 DCS 的工业现场。

HNF60 是否适合您的工况

满足以下条件时优先选择本型号：

• 被测液体电导率 大于 5 μS/cm（软化水约 20 μS/cm）

• 口径范围在 DN10–DN3000 之间

• 测量流速范围 0.1–15 m/s

• 介质为导电液体、强酸强碱，或泥浆、矿浆、纸浆等均匀液固两相介质

• 需要 4–20 mA、脉冲、HART 或 RS485/RS232 输出接入控制系统

• 现场有防爆要求（Ex d IIC T2–T6）或高防护要求（IP65/IP68）

出现以下情况请先与我们确认：介质为非导电液体（如油类、有机溶剂）、液体中含有大量铁磁性物质或气泡、口径或温度超出标准范围。电极材料与内衬材质需根据介质腐蚀性、温度和磨损性单独选型。

为什么选择电磁流量计

无压损、节能

测量管内无阻流部件，流体直过，不产生额外压力损失，在大口径市政供水和污水处理管网中可显著降低泵送能耗。

耐磨损、耐腐蚀

电极可选铂金、哈氏合金、钛、316L 或碳化钨；内衬可选 PTFE、氯丁橡胶、F46、聚氨酯或 PFA。强酸、强碱、高磨损泥浆均可匹配对应材质。

双向测量、不受密度黏度影响

电磁流量计输出仅与平均流速成正比，不受液体密度、黏度、压力和温度变化影响，可双向测量，适合需要正反向流量计量的场合。

大口径覆盖广

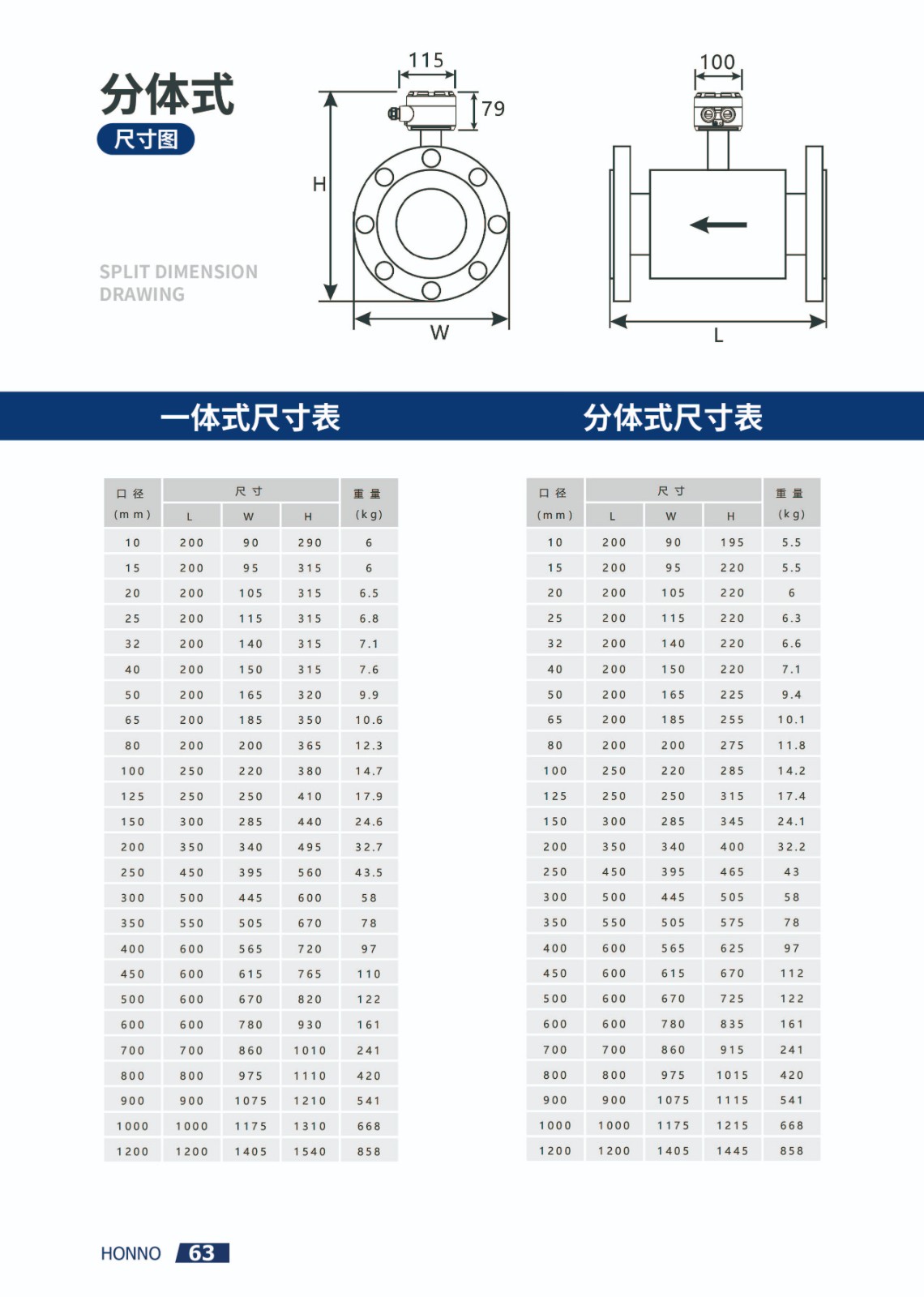

从 DN10 到 DN3000 全口径覆盖，一体式与分体式可选，夹持型和插入型适用于不同安装空间和工况。

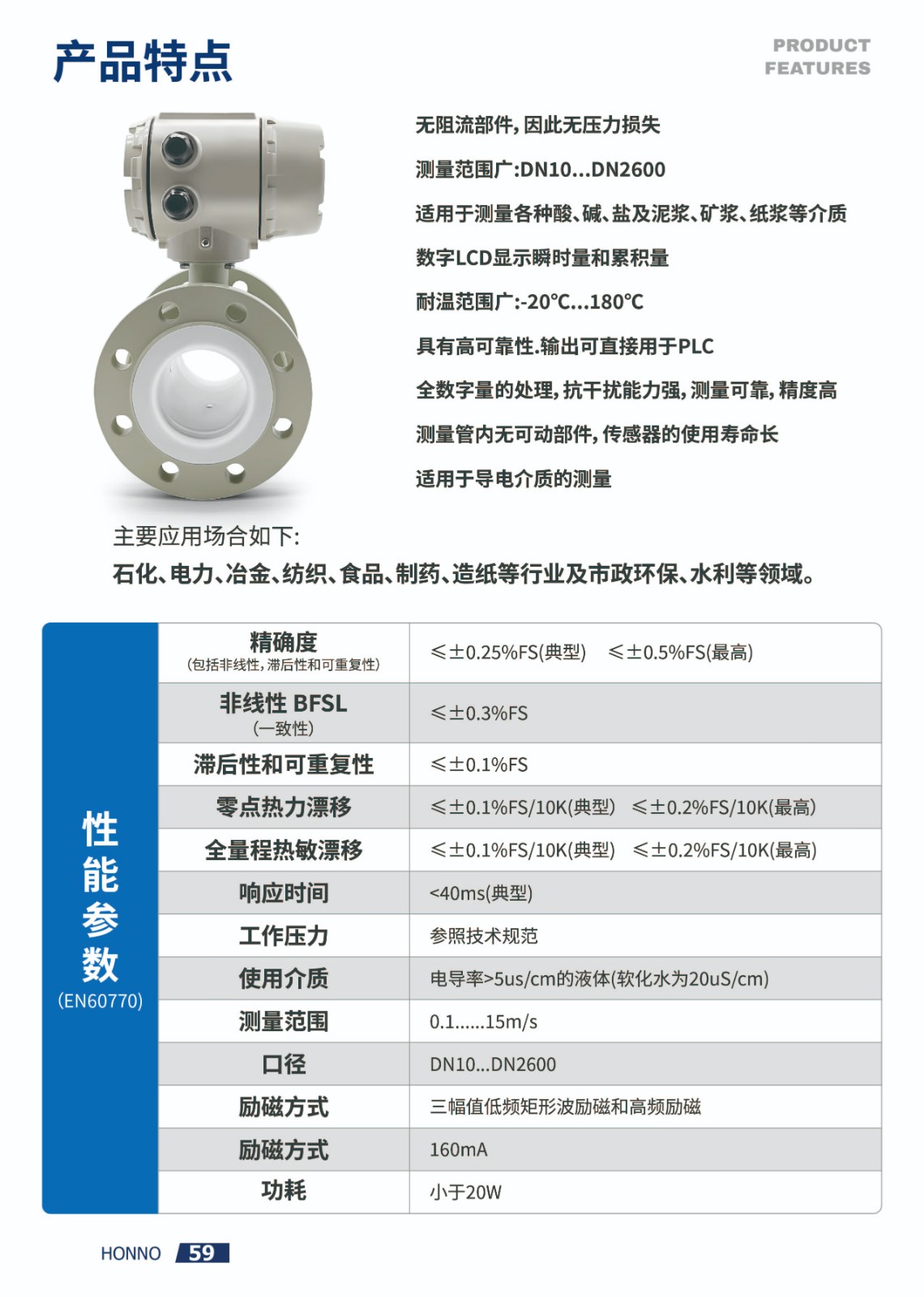

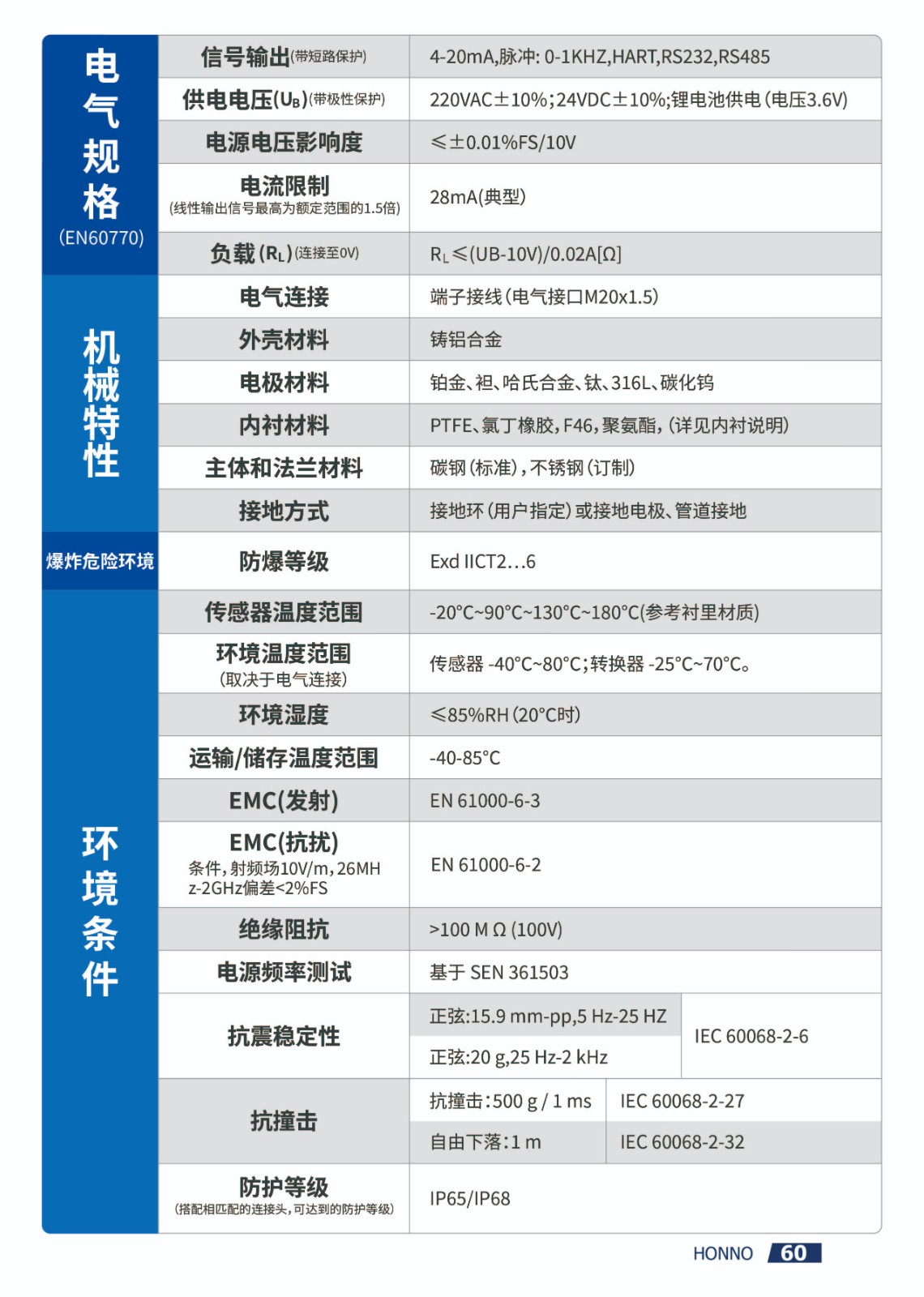

技术参数

安装与调试

下单前请确认四项内容：

1. 介质与电导率 —— 确认液体名称、腐蚀性及电导率是否大于 5 μS/cm。

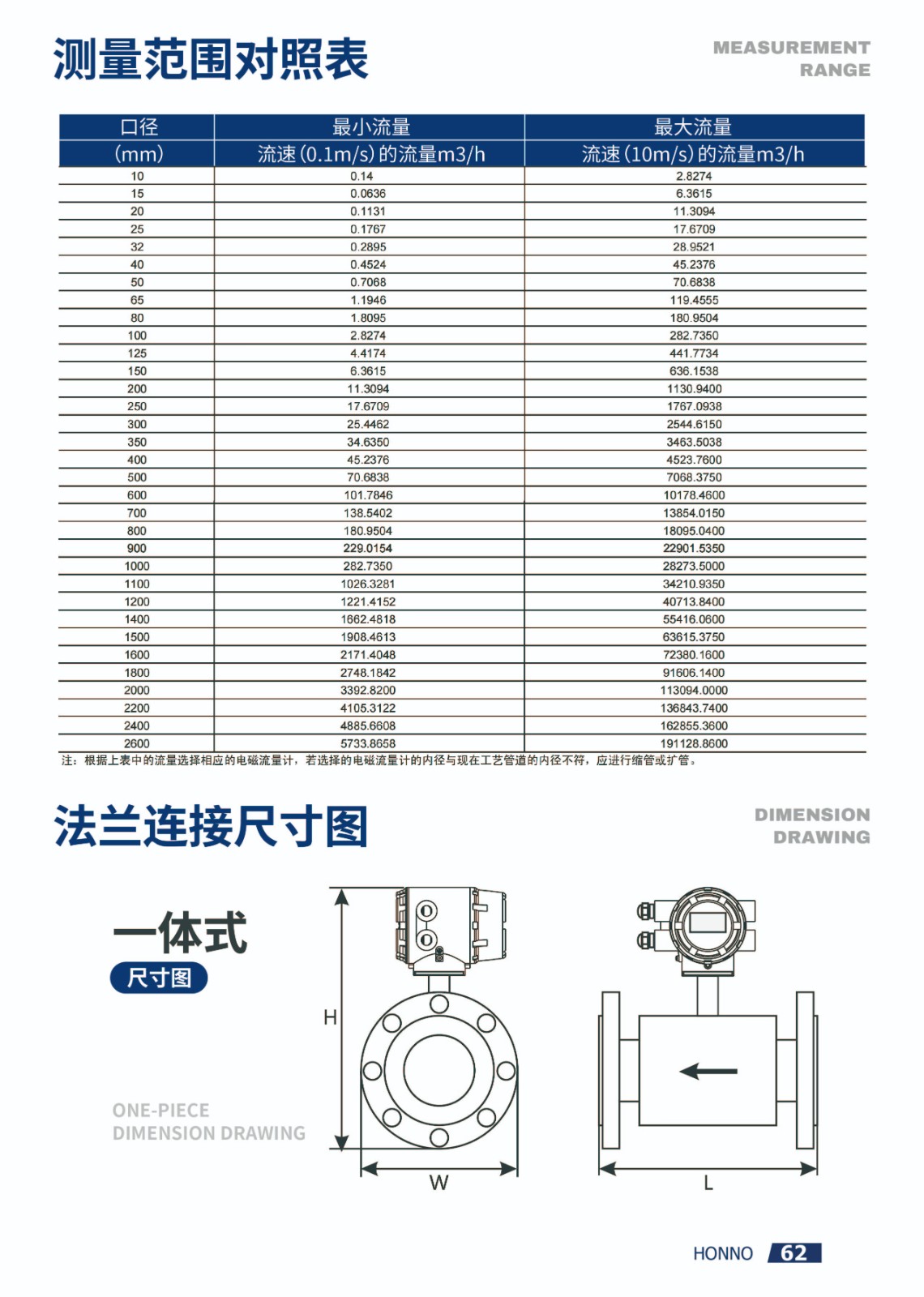

2. 口径与流量范围 —— 正常工作流速建议落在 1–3 m/s 之间，最大流速不超过 10 m/s。

3. 电极与内衬材质 —— 根据介质腐蚀性、温度和磨损性选择对应组合。

4. 输出与供电方式 —— 按 PLC/DCS 接口要求选择 4–20 mA、脉冲、HART 或 RS485，以及供电电源。

传感器应安装在充满液体的管道上，避免安装在管道最高点（易积气）或下垂管段（易抽空）。上游建议 ≥5×DN 直管段、下游 ≥2×DN。传感器必须与管道良好接地，接地环或接地电极需按介质腐蚀性选型。安装完成后先在零流量状态下调零，再与实际工况比对确认。

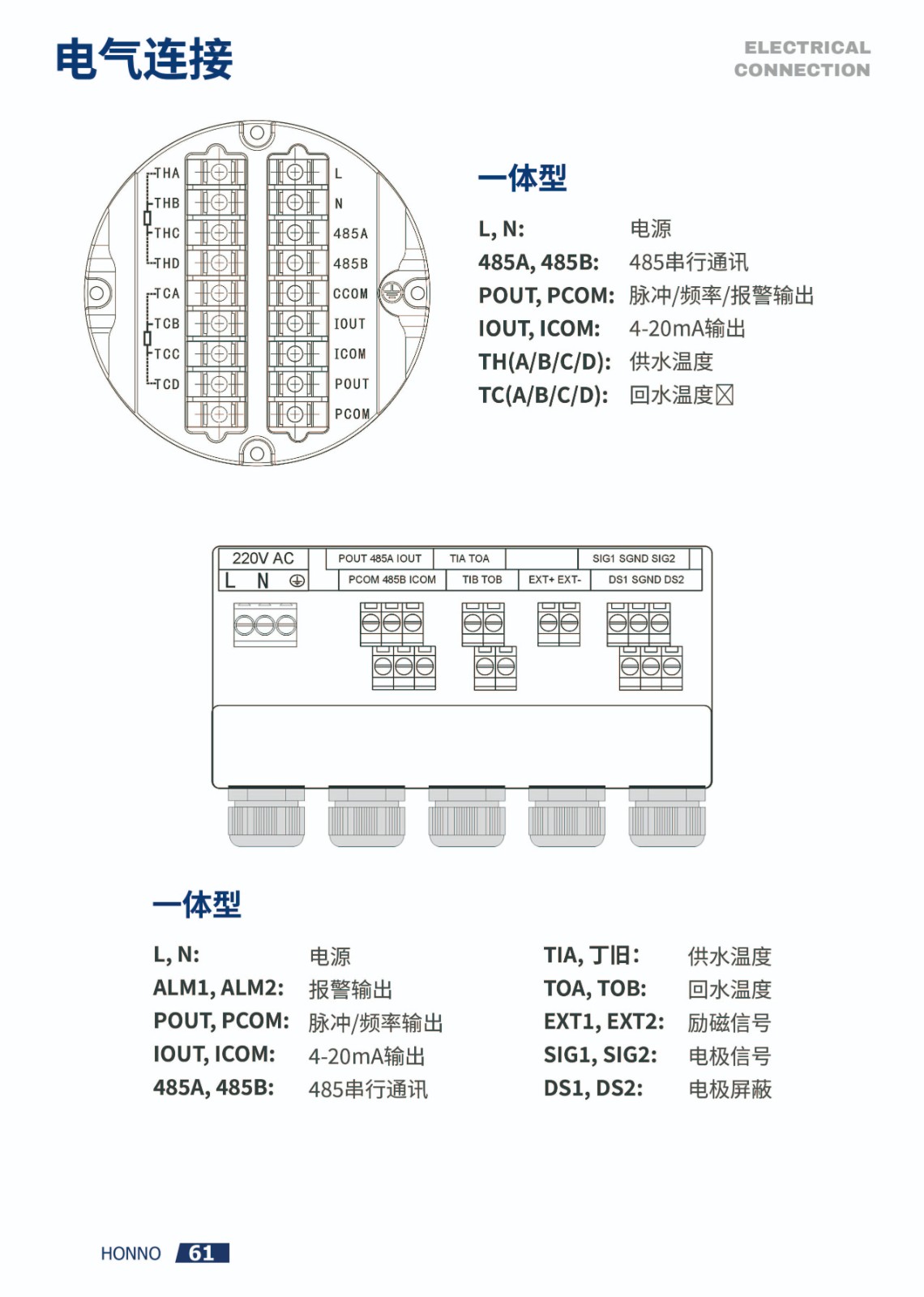

输出与系统接入

• 4–20 mA：向 PLC、DCS 或记录仪输出连续流量信号，带短路保护。

• 脉冲 0–1 kHz：用于累积流量计量或流量开关控制。

• HART：支持手操器或上位机远程组态与诊断。

• RS485 / RS232：支持 Modbus RTU 通讯，可接入 SCADA 或远程监控系统。

OEM 或项目集成询价时请一并提供：控制系统输入类型、所需流量单位、通讯协议与地址、供电电压、是否需要分体式安装。

典型应用

市政给排水与污水处理

DN100–DN2000 大口径电磁流量计用于原水进厂、出厂水计量和污水处理厂进出水监测，无压损、可测污水污泥混合液。

化工与酸碱介质

PTFE/PFA 内衬配合哈氏合金或钽电极，可测量硫酸、盐酸、碱液等强腐蚀化工介质的流量。

造纸与纸浆

纸浆、黑液、白液等含纤维介质的流量测量，橡胶内衬耐磨，电极抗粘附。

矿山与泥浆测量

矿浆、污泥、泥浆等高磨损液固两相介质，聚氨酯内衬和碳化钨电极可耐受长期冲刷。

食品与制药

卫生型法兰和 PTFE/PFA 内衬可满足食品饮料和制药行业的清洁与耐腐要求。

选型需要提供的信息

为确认 HNF60 的准确配置，请提供：管道口径、介质名称及电导率、介质温度、正常流量与最大流量、工作压力、所需输出方式（4–20 mA / 脉冲 / HART / RS485）、供电电压、安装方式（一体式/分体式）、是否需要防爆。必要时我们会请客户提供介质样品或化学成分表，以便确认电极与内衬材质。

常见问题

哪些液体可以用电磁流量计测量？

电导率大于 5 μS/cm 的导电液体均可测量，包括清水、污水、酸碱盐溶液、泥浆、矿浆、纸浆等。非导电液体如油类、纯有机溶剂不适用。

电磁流量计有压力损失吗？

没有。测量管内无阻流部件，流体直过，压损与同长度直管段相当，在大口径管网中可显著降低泵送能耗。

电极和内衬怎么选？

电极常用 316L，腐蚀强选哈氏合金或钽，磨损强选碳化钨。内衬根据温度和介质选：常温清水用氯丁橡胶或聚氨酯，强腐蚀用 PTFE 或 PFA，高温用 PTFE。

可以测泥浆和纸浆吗？

可以。只要介质是均匀的液固两相悬浮液、不含大量铁磁性物质和气泡，电磁流量计即可测量。橡胶或聚氨酯内衬可耐受固体颗粒磨损。

需要多长的直管段？

建议上游 ≥5×DN、下游 ≥2×DN。上游有泵、阀门或变径时应适当加长直管段，以保证流速分布充分发展。

选型手册下载

HNF60 电磁流量计产品彩页（PDF）

需要我们确认工况吗

请把管道口径、介质、温度、流量范围、输出方式发给我们，我们会确认 HNF60 是否适合该工况，并在报价前给出电极与内衬选型建议。
