HNF10-A 是否适合您的工况

满足以下条件时，优先选择本型号：

• 被测介质为水、污水、去离子水、弱酸弱碱水溶液、矿物油、液压油、润滑油等单一液体。

• 管道口径在 DN8–DN300 之间，可采用螺纹插入式安装（G1/2 或 G1/4）。

• 仅需判断流动 / 静止两种状态，用于通断报警、联锁保护或泵启停控制，不需要连续流量读数。

• 输出要求为 NPN 或 PNP 开关量信号，接入 PLC、继电器或设备控制回路。

• 现场环境潮湿或存在淋水，需要 IP67 级防水壳体与全不锈钢接液结构。

• 设备内安装空间有限，要求体积小巧、压损低、无活动机械部件。

出现以下情况请先与我们确认：介质含大量固体颗粒或纤维、介质温度超出 −10–60 ℃ 范围、管路压力高于 1.6 MPa、需要模拟量或通讯输出、介质为强腐蚀性流体。

为什么选择电子式流量开关

无活动部件，寿命更长

基于热式原理检测，内部无挡板、无桨叶、无活塞，不存在机械磨损与卡滞问题，适合长期连续运行，维护成本远低于传统机械式开关。

低阻探头，压损可忽略

全不锈钢小直径探头插入管路，对流场干扰小，压力损失几乎可以忽略，适合对压损敏感的冷却与润滑回路。

双色 LED，状态一目了然

绿色表示正常流动、红色表示无流量或空管，现场无需仪表即可快速判断回路状态，便于调试与故障排查。

全防水结构，适配广泛

IP67 防护等级配合 304 壳体与 316L 接液部件，可覆盖 DN8–DN300 多种管径，在机床、环保、水处理、半导体等场景均可稳定使用。

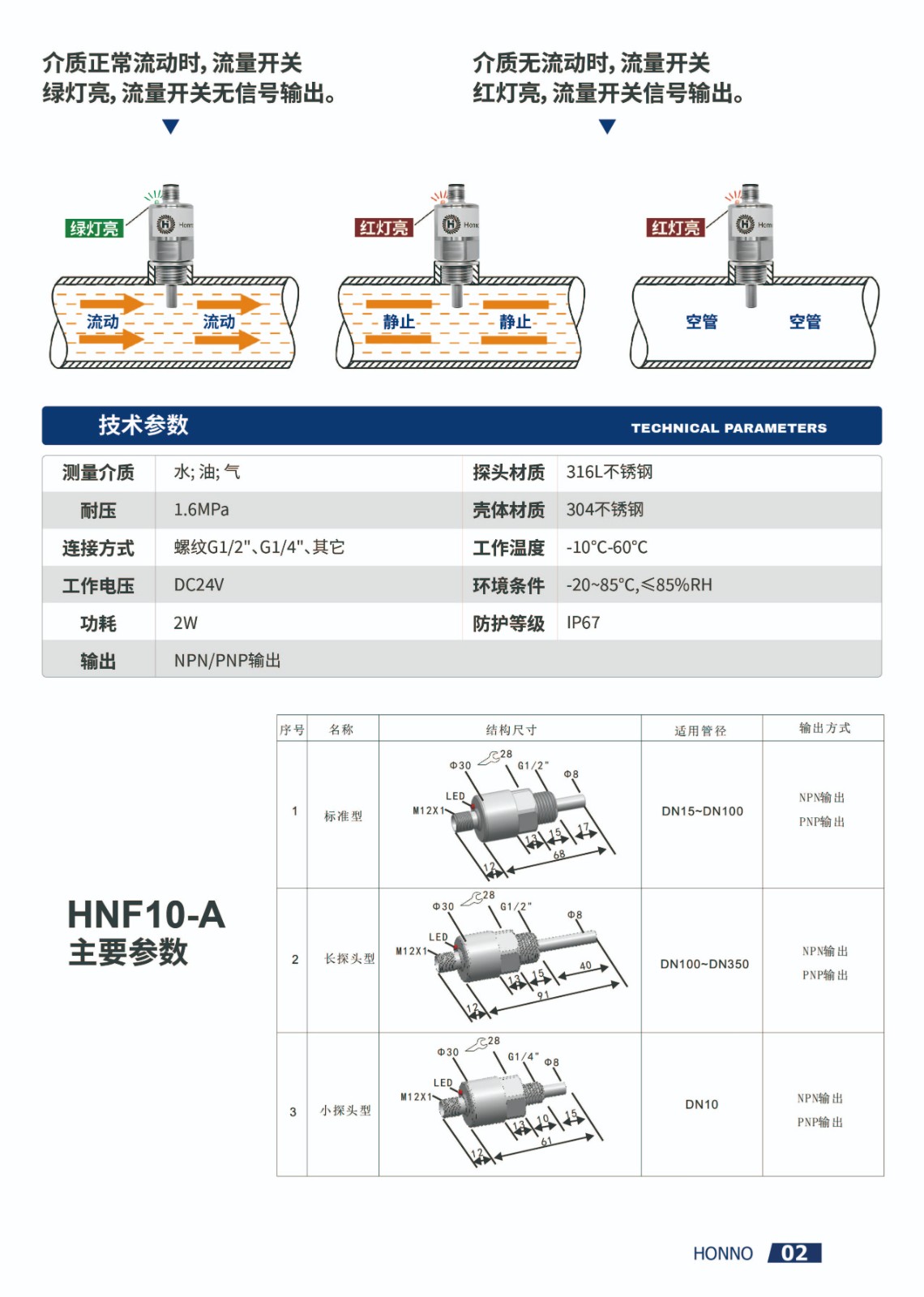

技术参数

安装与调试

下单前请确认以下 4 项：

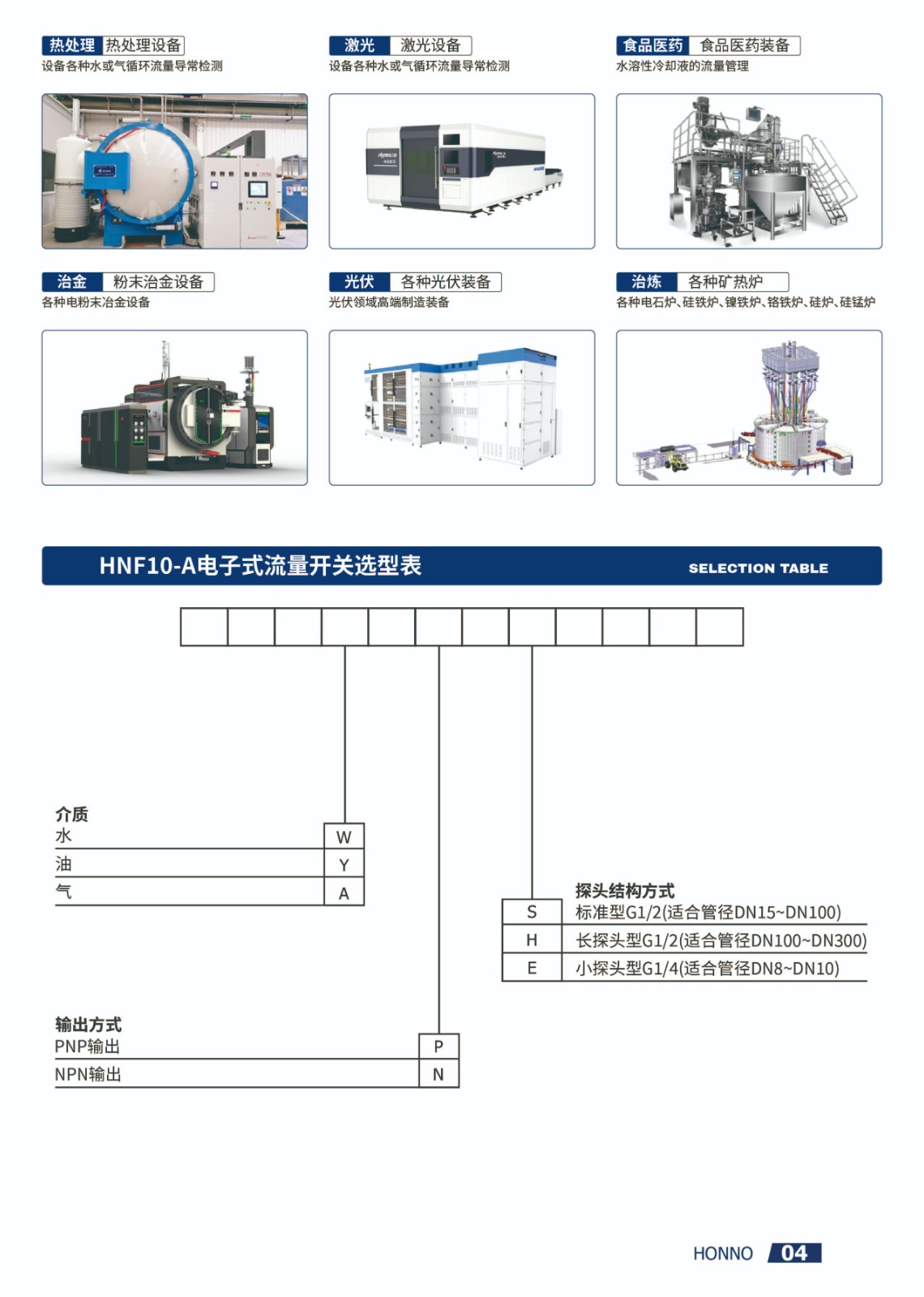

1. 管道公称直径与螺纹规格 —— 对应选择标准型、长探头型或小探头型。

2. 被测介质种类与工况温度 —— 确认与 316L 接液材质兼容。

3. 输出类型 —— 根据控制系统选择 NPN 或 PNP。

4. 现场管路压力 —— 确保不超过 1.6 MPa 额定压力。

安装时应选择流体充分发展的直管段，避开阀门、弯头、泵出口等扰流位置；探头需迎向流体方向，保证与介质充分接触。接线完成后先在静止状态下核对指示灯与输出电平，再通入正常流量验证切换点，确认动作逻辑与控制回路一致后投入运行。

输出与系统接入

• NPN / PNP 开关量输出：直接接入 PLC 数字量输入、继电器或接触器，用于流量存在 / 缺失判断、无流量报警与联锁停机。

• 绿色 / 红色 LED 指示：现场直观显示流动与静止状态，便于设备调试与日常巡检。

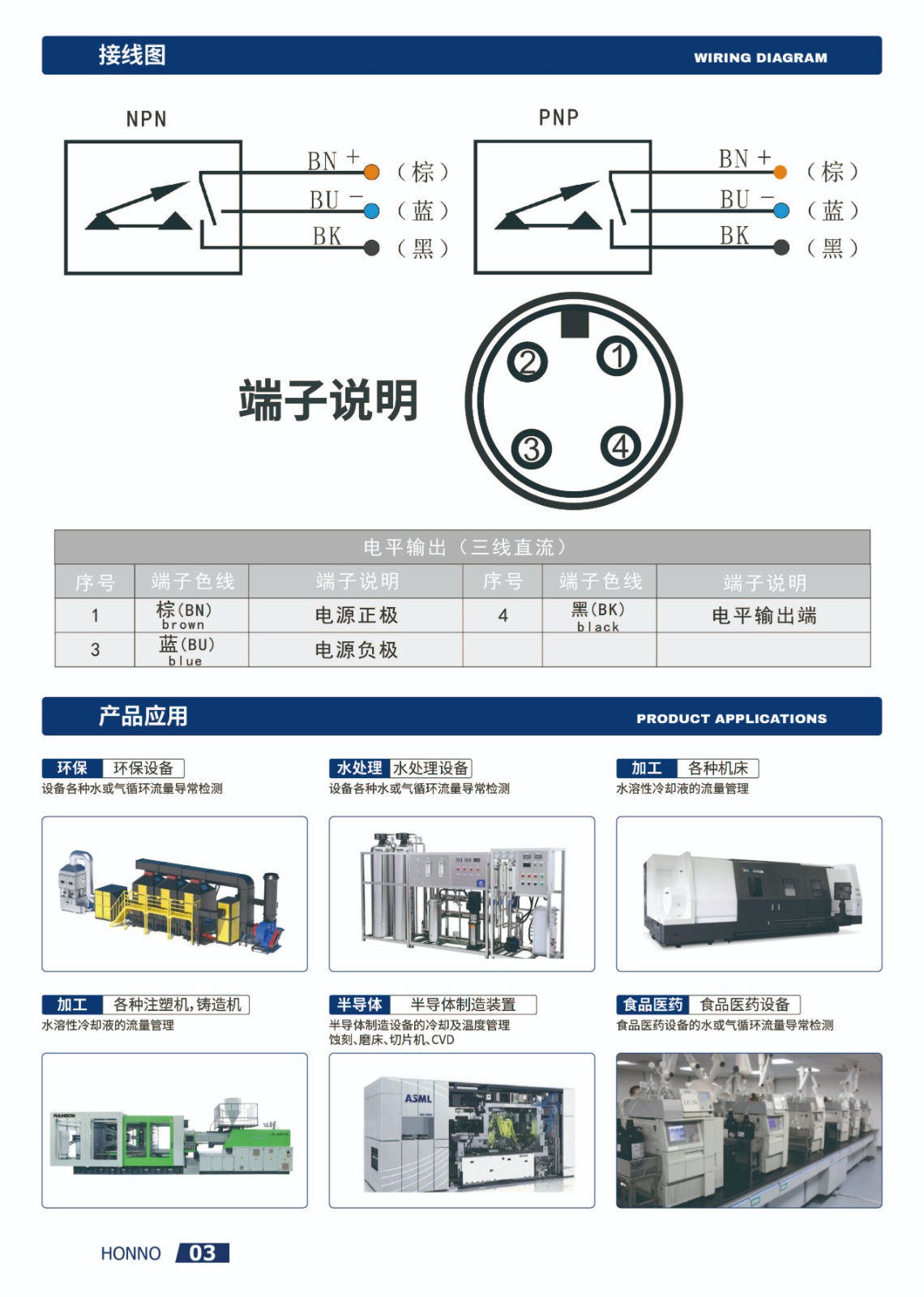

• 三线制直流供电：棕线接 DC 24V 正，蓝线接电源负，黑线为信号输出，适配标准工业控制布线。

OEM 批量项目询价时，请同步提供控制器输入类型、管路螺纹规格、探头长度要求与介质温度范围，以便匹配对应规格并给出最优配置。

典型应用

机床与加工设备冷却回路

用于切削液、冷却水回路的通断监测，在流量中断时及时报警或停机，保护主轴、刀具与热处理设备免于过热损坏。

泵空转与干运转保护

安装在泵出口管路上，检测管路内是否建立有效流动，在缺水或吸空时触发保护信号，避免泵体干磨烧毁。

环保与水处理设备

配套环保设备、循环水系统与水处理装置，监控各支路水流状态，保障药剂投加、过滤与曝气工序按设定流程运行。

半导体与光伏设备配套

用于蚀刻、磨片、切片、CVD 等工艺设备的冷却水路，配合 316L 接液材质满足洁净与耐腐蚀要求。

食品医药与冶金配套

在食品医药生产用水、矿热炉冷却与粉末冶金设备中提供流量异常检测，提升设备运行可靠性与工艺稳定性。

选型需要提供的信息

为准确确认 HNF10-A 的配置，请提供：管道口径与螺纹规格、介质名称与温度范围、正常工作流量、输出方式（NPN 或 PNP）、探头长度要求。必要时我们会进一步确认管路压力与安装方向，以保证开关点匹配现场工况。

常见问题

这款流量开关可以同时检测水和油吗？

可以。HNF10-A 基于热式原理，可检测水、水溶液以及矿物油、液压油、润滑油等多种液体的流动与静止状态。

DN8–DN10 的小管径应该选哪种探头？

DN8–DN10 管路建议选择 G1/4 小探头型，标准 G1/2 探头适用于 DN15–DN100，DN100–DN300 则对应长探头型。

红色 LED 亮代表什么状态？

红色 LED 点亮表示管道内无流动或处于空管状态，此时开关输出报警信号，可用于触发泵保护或停机联锁。

不锈钢探头会给冷却回路带来很大压损吗？

不会。探头直径小、结构光滑，对流场干扰非常有限，压力损失可忽略不计，适合低阻冷却与润滑回路。

泵保护回路应该选 NPN 还是 PNP 输出？

根据 PLC 或控制回路的输入类型选择。多数欧洲与日系系统常用 PNP（源型），部分国产与老设备使用 NPN（漏型），选型时请与控制逻辑保持一致。

资料下载

HNF10-A 电子式流量开关产品彩页（PDF）
